Jak pliki SOLIDWORKS, Inventor, Creo i NX stają się fotorealistycznymi materiałami marketingowymi. Przewodnik po 7-etapowym pipeline dla inżynierów przekazujących pliki do studia wizualizacji — i dla menedżerów marketingu, którzy chcą rozumieć co dzieje się z plikami ich firmy.

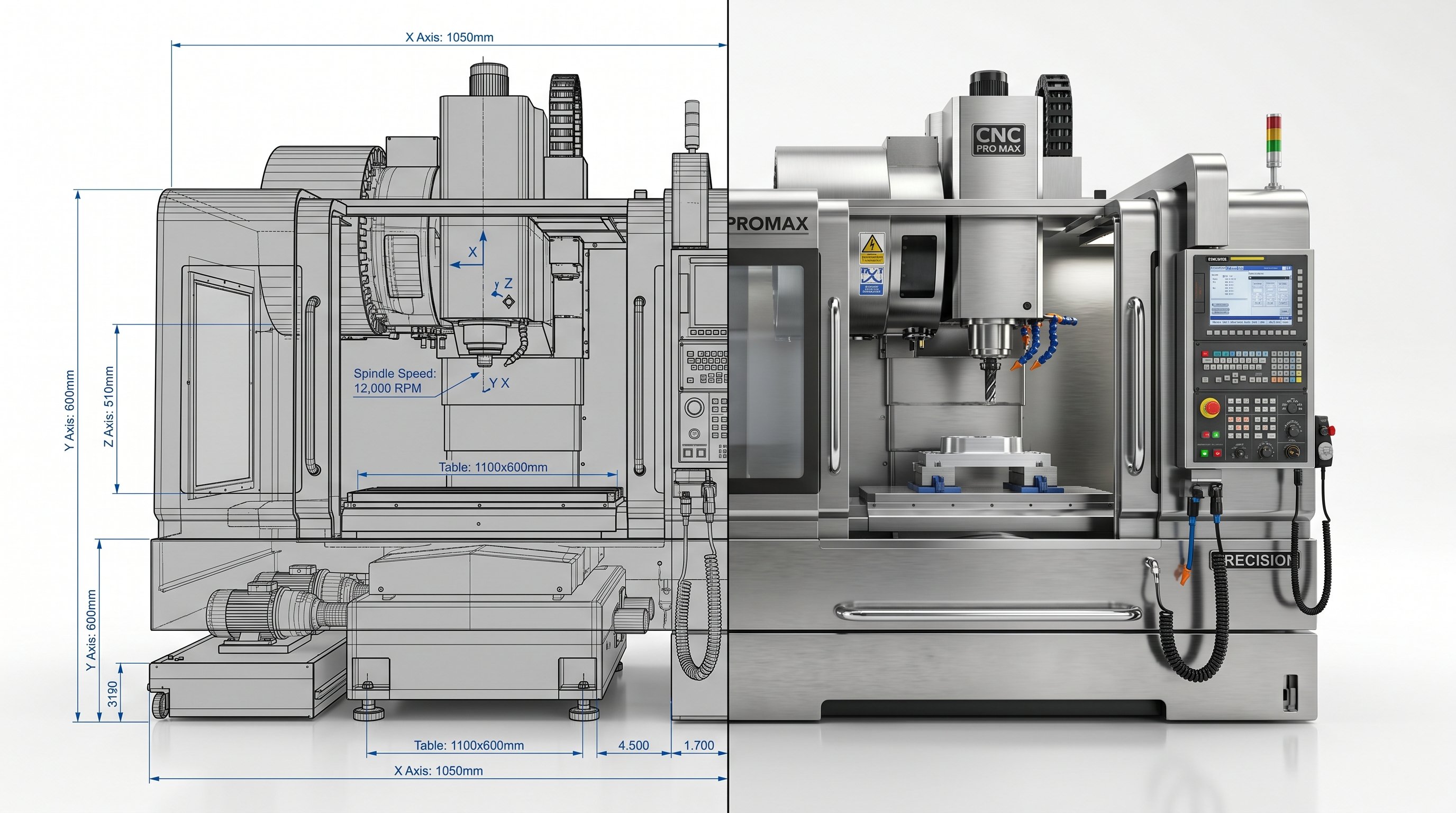

Pewien inżynier mechanik przysłał nam kiedyś złożenie SolidWorks centrum obróbczego 5-osiowego — 3 400 części, 18 GB geometrii, w pełni parametryczne, każda tolerancja idealna. Jego zespół modelował je przez pół roku. Gdy otworzyliśmy plik w naszym pipeline'ie renderującym, musieliśmy przebudować 60% zanim można było wyprodukować pierwszy materiał marketingowy. Nie dlatego, że CAD był zły — ale dlatego, że inżynierski CAD i wizualizacja marketingowa rozwiązują różne problemy przy użyciu tej samej geometrii.
Ta przepaść — między tym jak inżynierowie budują modele a tym czego potrzebuje studio renderujące — to miejsce, w którym większość przemysłowych pipeline'ów CAD→marketing traci czas i pieniądze. Ten artykuł przeprowadza przez pełny pipeline, co każdy etap kosztuje w czasie i co powinni wiedzieć zarówno inżynierowie jak i menedżerowie marketingu przed kolejnym przekazaniem plików.
Inżynierski CAD jest zbudowany dla precyzji produkcyjnej. Każdy element istnieje dlatego, że będzie obrabiany, składany lub sprawdzany pod kątem tolerancji. Fotorealistyczny rendering jest zbudowany dla wizualnej przekonywalności — krawędzie potrzebują subtelnych sfazowań, powierzchnie potrzebują mikro-chropowatości, a materiały potrzebują map zużycia. Nowa maszyna wygląda plastycznie w renderze bez subtelnych niedoskonałości.
Te dwa paradygmaty nie mapują się na siebie wprost. „Poprawny" model CAD prawie nigdy nie jest modelem gotowym do renderowania — i to konwersja między nimi zawiera prawdziwą pracę produkcyjną.
Każdy projekt wizualizacji przemysłowej przechodzi przez te etapy w tej samej kolejności. Proporcja czasu się zmienia, kolejność nigdy.

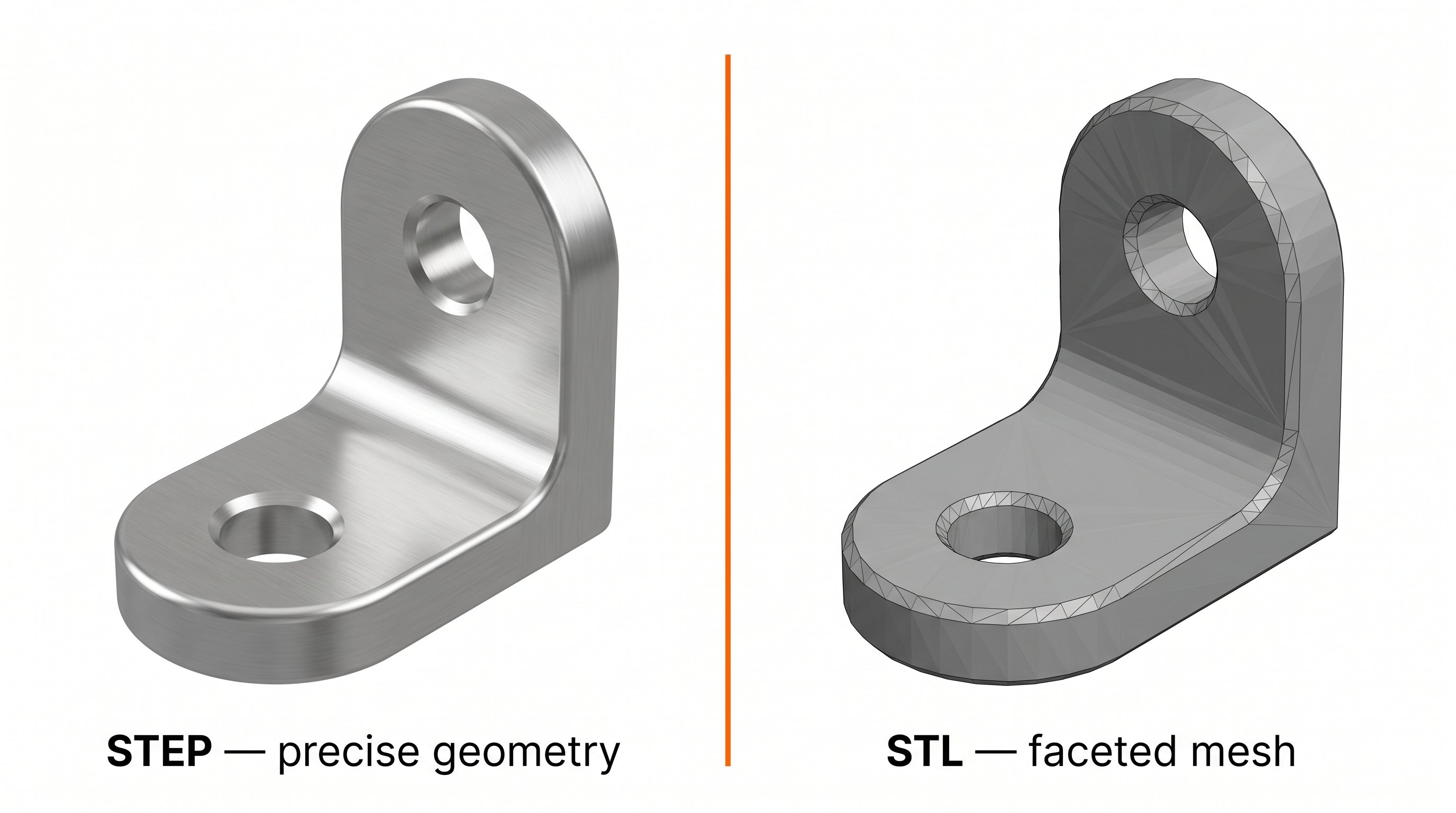

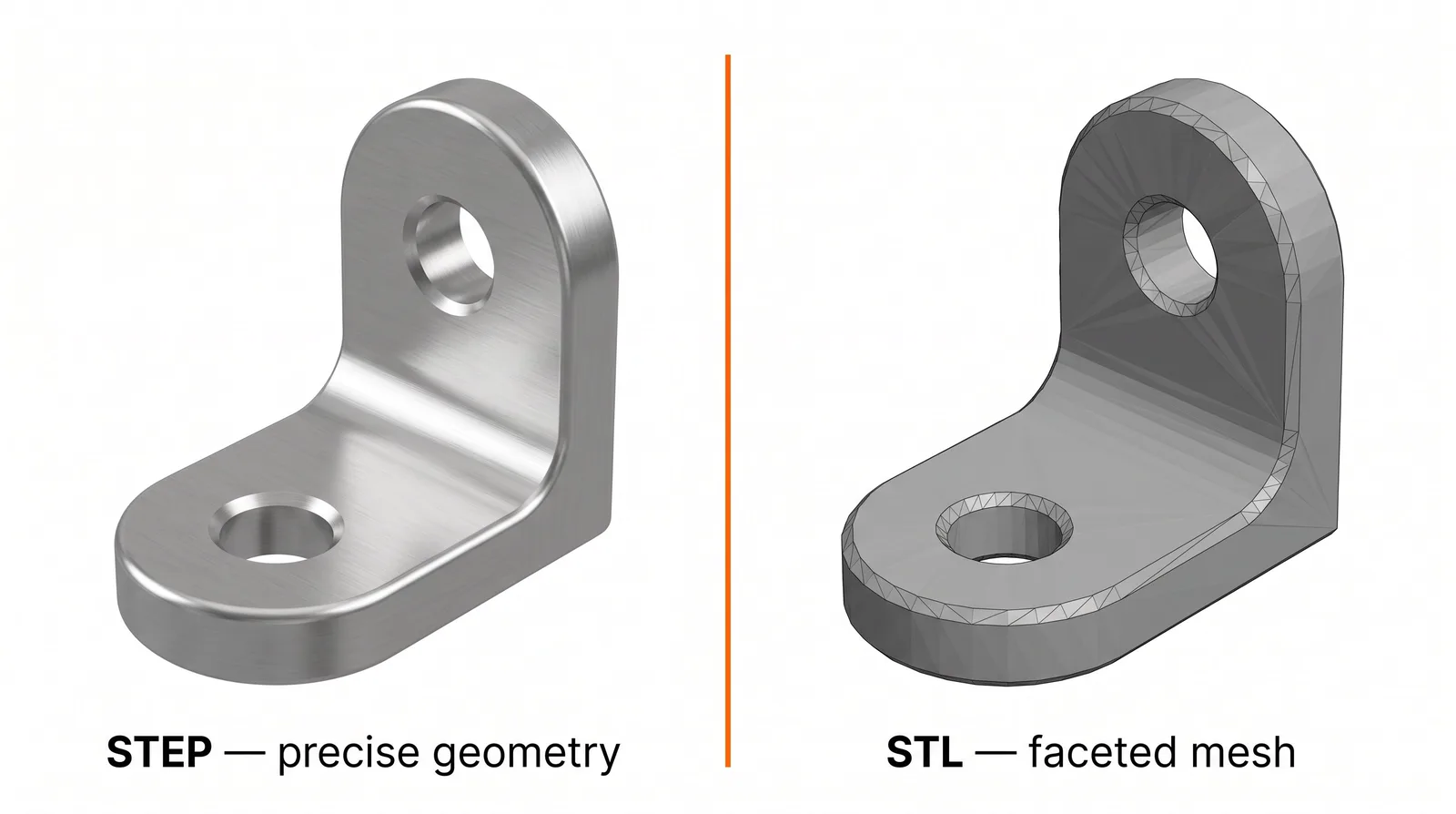

STEP zachowuje idealnie gładką geometrię. STL trójkątuje powierzchnie przy stałej rozdzielczości — widoczne fasetowanie niszczy zakrzywione części przemysłowe.
| Format | Zalecany | Unikaj |
|---|---|---|
| STEP / AP242 | ✓ PREFEROWANY Zachowuje precyzyjną geometrię i hierarchię złożenia. Czyta praktycznie każda aplikacja 3D. | — |
| Natywny CAD (SolidWorks, Inventor, Creo, NX, Fusion) | ✓ NAJLEPSZY Zachowuje historię operacji, wyglądy materiałów, powiązania złożenia. Wymaga licencji. | — |
| IGES | ~ AKCEPTOWALNY Starszy standard, ogólnie kompatybilny — ale STEP jest lepszy jeśli dostępny. | — |
| STL | — | ✗ UNIKAJ Format siatkowy dla druku 3D. Trójkątuje przy stałej rozdzielczości — widoczne fasetowanie. Potroi czas przygotowania. |
| OBJ / 3D PDF | — | ✗ UNIKAJ Stratne formaty siatkowe. OBJ działa tylko dla prostych części. 3D PDF nie jest gotowy do renderowania w sensie praktycznym. |

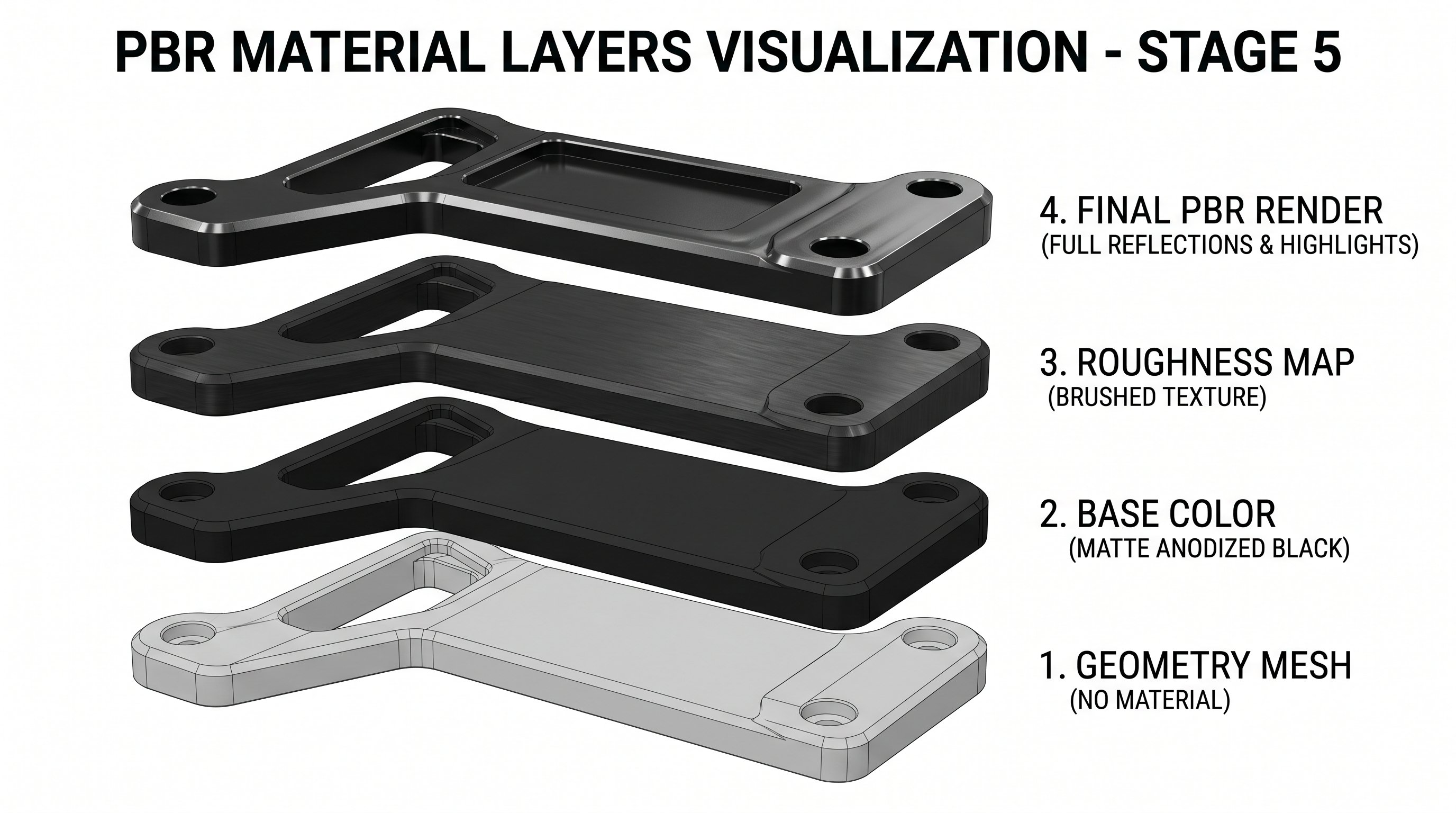

Każda powierzchnia potrzebuje warstw tekstur PBR. W praktyce oznacza to cztery kluczowe mapy, które razem decydują o tym, czy render wygląda jak CAD czy jak fotografia:

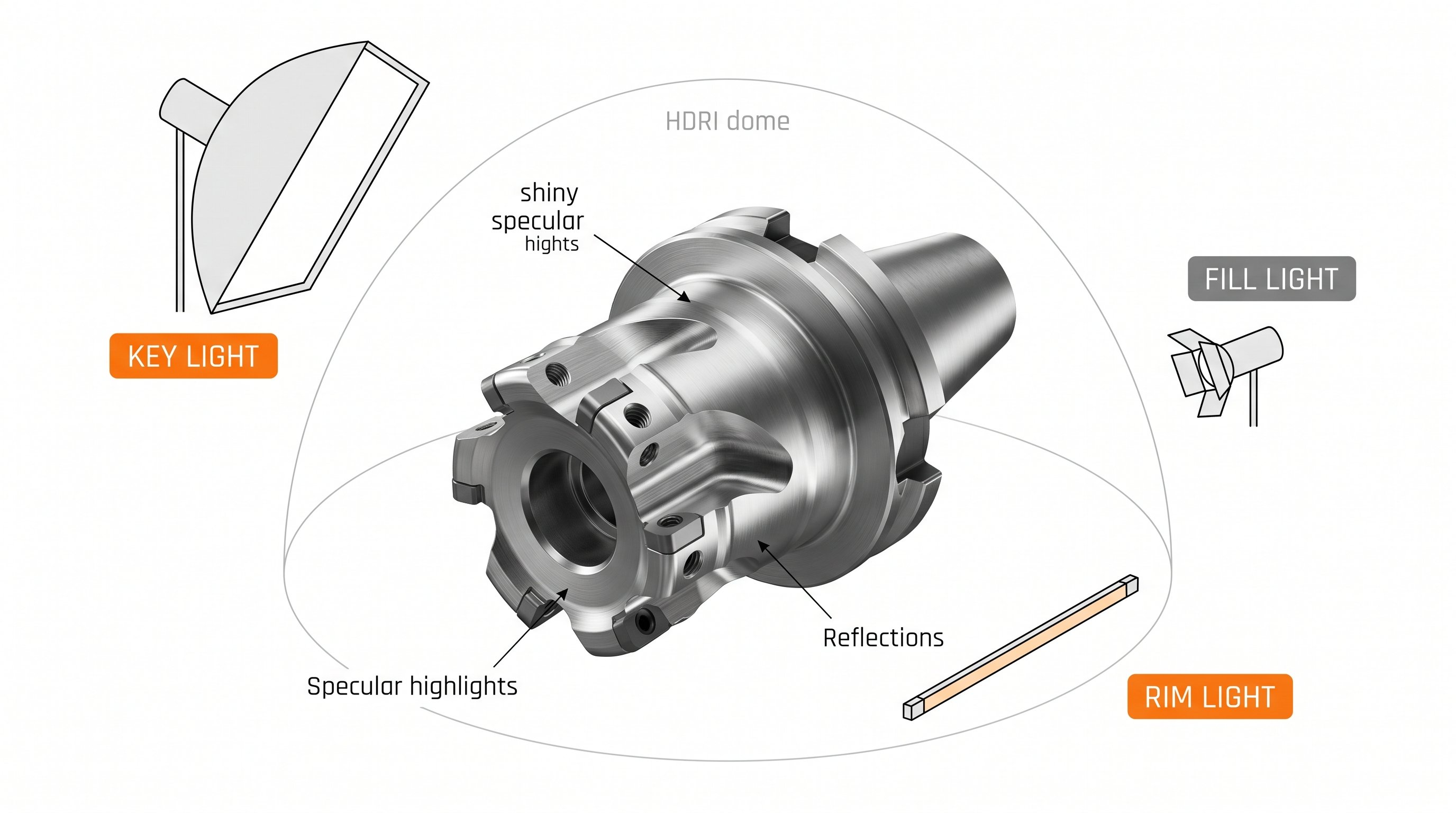

Profesjonalna konfiguracja oświetlenia 3D: key light, fill light, rim light i kopuła HDRI — ta sama terminologia co fizyczna fotografia studyjna, z pełną kontrolą nad każdym parametrem.
Kilka nawyków w procesie CAD drastycznie skraca downstream czas i koszt w studiu wizualizacji. Szacowane oszczędności czasu poniżej:
Masz pliki CAD gotowe do wizualizacji? Prześlij STEP lub natywny format — wrócimy z realistycznym harmonogramem przygotowania i wyceną produkcji w ciągu 24 godzin. Obsługujemy SOLIDWORKS, Inventor, Creo, NX, CATIA i Fusion 360. Wyślij pliki →
Najlepsze formaty to STEP (ISO 10303) i natywne pliki parametryczne z SolidWorks, Inventor, Creo, NX lub Fusion 360. STEP zachowuje precyzyjną geometrię i jest powszechnie obsługiwany. Formatów siatkowych jak STL należy unikać — tracą precyzję geometryczną i wymagają znacznego cleanup przed renderowaniem. IGES jest akceptowalny ale generalnie gorszy od STEP.
Dla czystego pliku STEP produktu o umiarkowanej złożoności (500–2 000 części) przygotowanie CAD do renderowania zajmuje zazwyczaj 1–3 dni przed startem pracy wizualnej. Obejmuje cleanup geometrii, reorganizację hierarchii, UV mapping i usunięcie wewnętrznych komponentów niewidocznych w ujęciu. Chaotyczne pliki lub formaty STL mogą wydłużyć ten czas do 1–2 tygodni.
Geometria CAD jest matematycznie precyzyjna, ale wizualnie sterylna — brakuje jej mikro-niedoskonałości powierzchni, zużycia materiału i detali krawędzi, które sprawiają, że obiekty wyglądają realnie. Profesjonalny fotorealistyczny rendering dodaje materiały PBR z mapami roughness, normal mapami i subtelnym zużyciem. Bez tej warstwy nawet idealnie zamodelowana maszyna CNC będzie wyglądać jak komputerowa zabawka.
Zazwyczaj nie — profesjonalne studia preferują pełnodetailowe pliki CAD i wykonują uproszczenia samodzielnie, bo wiedzą które komponenty muszą pozostać wizualnie szczegółowe dla finalnego ujęcia. Jeśli jednak Twój CAD zawiera poufne komponenty wewnętrzne, zasadne jest ich usunięcie lub zastąpienie przed przekazaniem. Zawsze omawiaj kwestie IP z wyprzedzeniem.
